洁净室环境在线监测系统机构

总体说明

以通信和物联网技术，实时监控洁净区的环境状况；
系统主要包括环境监测设备（粒子计数器、温湿度传感器，压差传感器，风速传感器）、无线数据采集器、RS485通讯设备、监控主机、集中监测平台、终端手机、云端服务器系统等部分；

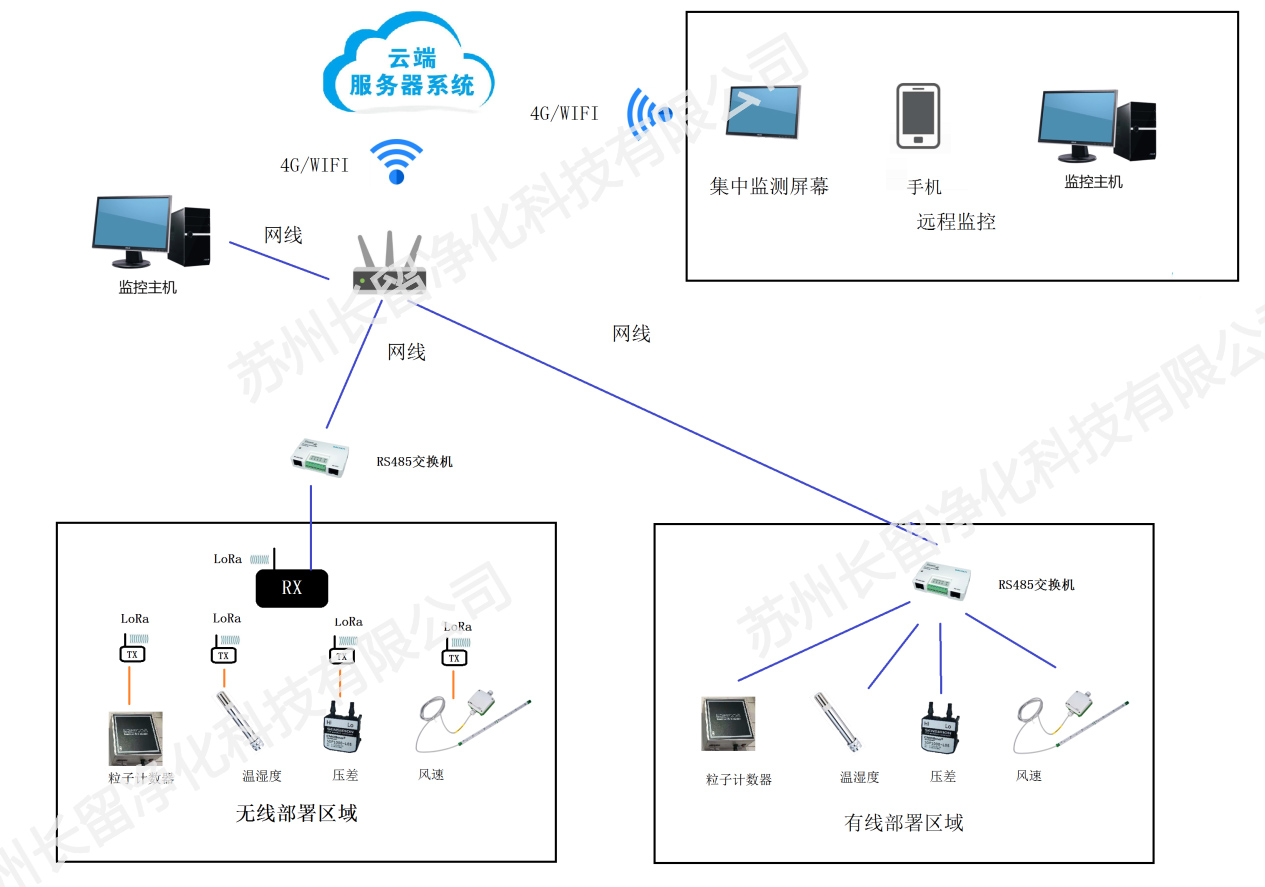

典型系统架构如下图所示。

洁净区设备可以通过有线方式部署，也可以通过无线方式部署。

洁净室环境在线监测有线部署方式

粒子计数器、温湿度传感器，压差传感器，风速传感器获取的环境数据经过RS485转换器接入到本地有线局域网；
本地监测主机通过路由器连入局域网，实时监测洁净区环境数据；
通过路由器，数据同时被送到云端服务器系统；
远程监测主机、手机等终端设备连入云端服务器系统，获取洁净区的环境数据。

洁净室环境在线监测无线部署方式

粒子计数器、温湿度传感器，压差传感器，风速传感器获取的环境数据经过无线Lora转换器，连到LoRa主机；
LoRa主机通过路由器连入局域网，实时监测洁净区环境数据；
通过路由器，数据同时被送到云端服务器系统；
远程监测主机、手机等终端设备连入云端服务器系统，获取洁净区的环境数据。

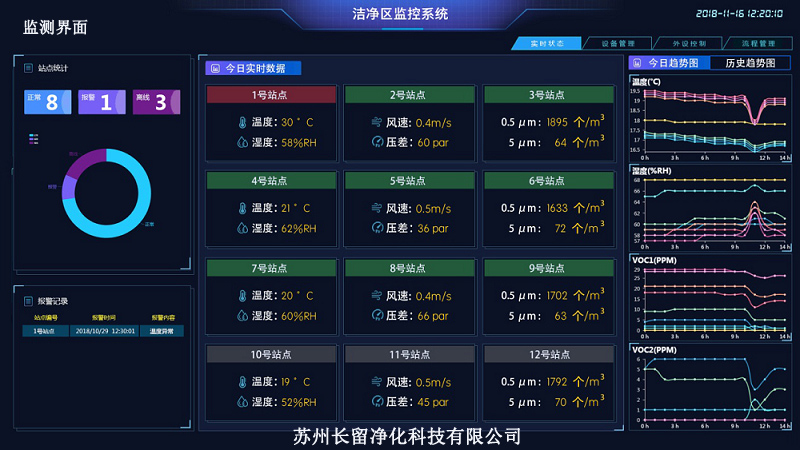

（洁净室环境在线监测集中展示界面）

洁净室环境在线监测硬件配置(环境参数传感器)

粒子计数器

粒径范围为0.3μm至10μm；
流量为28.3L/min或2.83L/min；
最多可同时测量四个通道数据；
以太网（TCP/IP）和RS485串口及4-20mA输出；
以太网供电或12V电源供电；
数据存储量为3000个；
可通过网络实现本地和远程配置。

温湿度传感器

温度测量范围：0~100摄氏度；精度：+/-0.5摄氏度；
湿度测量范围：0~100%RH；精度：+/-5%。

压差传感器

量程：0~±100Pa，精度：+/-1%FS；
24VDC和24VAC电源输入；
0~5VDC，0~10VDC 及4~20mA 的模拟输出。

风速传感器

量程：0.1-10m/s；
精度0.2%FS；
12VDC/AC电源输入；
0~10VDC 及4~20mA 的模拟输出。

其他传感器

浮游菌采集头

通信系统

有线部署

RS485交换机

实现串口（RS-232/485/422）与以太网之间的数据透明传输；
上行口：以太网
端口数：1
接口标准RJ45
速率10/100 Mbps，MDI/MDIX交叉直连自动切换
保护1.5KV电磁隔离，外壳隔离保护
网络协议：IP，TCP，UDP，DHCP，DNS，HTTP，ARP，ICMP，Websocket，HTTPD Client

端口数：2（RS232/485/422*2）两路串口可同时使用不同模式工作，端口数量根据工况现场进行调整。

接口标准RS-232：TX/RX/RTS/CTS，RS-485：A+/B- RS422：TX+/TX-/RX+/RX-
波特率：600bps~230.4Kbps

无线部署
LoRa通信模块
LoRa通信模块连接粒子计数器、温湿度传感器，压差传感器，风速传感器，获取的数据通过无线传输至LoRa通信网关；
通信标准及频段：410MHz - 441MHz，1000KHz 步进，出厂默认 433MHz；
室内/市区通信距离：1km；
户外/视距通信距离：3.5km；
灵敏度：-140Bm；
信道：32；
最大串口数据：4K Bytes。

LoRa通信网关
LoRa网关有强大的网络转换能力，实现LoRa转TCP/IP协议，同时支持全网通、4G、3G、2.5G等全线网络；
支持 LoRa 网络无线数据传输功能；
支持多种 WAN 连接方式，包括静态 IP， DHCP，L2TP ，PPTP，PPPOE，2.5G/3G/4G；
支持无线蜂窝和有线WAN双链路智能切换备份功能（可选）；
WIFI支持802.11b/g/n，支持WIFI AP、AP Client，中继器，中继桥接等多种工作模式（可选）；
支持 TCP/IP、UDP、FTP（可选）、HTTP等多种网络协议。

监控主机
屏幕
50~70英寸可选，16:9，LED背光，分辨率3840×2160，支持HDMI接口；
220V交流输入。
主机
Intel CPU，X86架构，windows 10操作系统。
通讯：有线网口、WIFI或者4G。
有线网口
RJ45，千兆网口。
WIFI
802.11b/g/n
4G/GPRS
TD-LTE/FFD-LTE
GPRS
使用环境
环境温度：-20ºC~60ºC；
环境湿度：10%~85%RH（无凝霜）。

功能说明

Ø总体状态统计
²测试站点数量；
ü正常测试站点数量；
ü正常测试站点数量；
ü正常测试站点数量。
Ø实时数据显示
每个测试站点单独列表；
测试站点可以单独更改名称；
数据
温度
湿度
尘埃粒子计数器
风速
压差
数据趋势图
当天趋势
曲线方式显示
温度
湿度
尘埃粒子计数器
风速
压差
月趋势
曲线方式显示
温度
湿度
尘埃粒子计数器
风速
压差
告警记录
站点名称和编号；
报警时间；
年月日时分秒
报警阀值数值设置
温度
湿度
尘埃粒子计数器
风速
压差
报警原因
温度
湿度
尘埃粒子计数器
风速
压差
D：后台管理
登录方式
电脑登录后台管理平台
设备管理
删除和增加测试站点；
测试站点名称更改。
外设控制
测试站点控制
测试站点告警开关。
E：远程监测
微信监控
微信扫描二维码关注公众号
微信界面显示
温湿度显示
尘埃粒子计数器
风速
压差
远程控制
报警：开、关
微信推送报警信息功能：开启和关闭
密码修改
                只有密码才能进行远程控制
