TDA-2i数显光度计 +TDA-5C气溶胶发生器高效过滤器检漏仪，高效过滤器检漏目的是由于C级以上洁净度级别的洁净室普遍采用高效过滤器（HEPA)，但高效过滤器安装后能否达到设计要求，在工程安装结束很大程度上取决于HEPA的安装质量。在实践中有许多洁净室其设计是合理的，但工程安装结束后却未达到预定的效果，检测发现不是污染粒子超标，就是细菌数超标，并且还往往找不出真原因。其实此类事情的发生，往往是由于HEPA过滤器安装不合理引起的。后却未达到预定的效果，检测发现不是污染粒子超标，就是细菌数超标，并且还往往找不出真正原因。其实此类事情的发生，往往是由于HEPA过滤器安装不合理引起的。
TDA-2i+TDA-5C高效过滤器检漏仪:TDA-2i数显光度计 +TDA-2i数显光度计扫描探头（扫描枪）TDA-5C气溶胶发生器+PAO-4气溶胶发生器检漏油

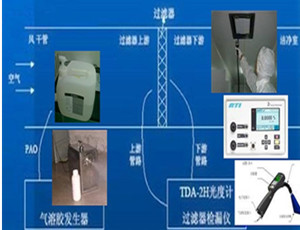

 TDA-2i数显光度计 +TDA-5C气溶胶发生器检漏
一、开机前准备(TDA-5C气溶胶发生器)

1、 将PAO-4气溶胶发生器检漏油，倒入TDA-5C气溶胶发生器/悬浮粒子发生器器油箱中，高出液位指示器，但不超过液位指示器3/4处。

2、TDA-5C气溶胶发生器/悬浮粒子发生器放入空调的负压处，连接电源和气管。

3、 TDA-5C气溶胶发生器准备好氮气（二氧化碳、氦气和氩气等）惰性压缩气体，连接好管路并控制压力在50psi(344千帕),+/-5psi，并保持不变（在连接好管路之前，不能打开气溶胶发生器）。

4、 TDA-5C气溶胶发生器开启悬浮粒子发生器的电源，等待温度指示器跳动到400度左右(约20分钟)，在红色指示灯熄灭，同时绿色指示灯亮时，打开烟雾开关，调节流量调节阀，控制其烟雾的输出浓度在光度计检测端显示浓度为10-20%微克/升为宜。



二、TDA-2i数显光度计（TDA-2i是TDA-2H的升级换代产品）开机检测

1、 将三通手柄打开clear位置。2、 接上扫描枪,打开电源,看到扫描枪及主机显示器显示8888及满量程。3、 按enter功能键。

4、 按REF(内置参考)功能键，显示屏闪烁，显示内置参考选项DOP（PAO）,PAO...，选择PAO，按enter功能键，随后显示已设置的内部参考值(如出厂设定为100.0)。

5、按enter功能键，系统开始进行内部调整，直方图从左到右扫描，大约要15秒。  6、完成后,O功能键上的红色LED开始闪烁。

7、 再按enter功能键，使仪器自动归零。此过程需要5秒左右,结束时会发出蜂鸣声。

8、 归零结束后，会听到蜂鸣声，在听到最后一次蜂鸣声前，切勿将三通手柄从clear位拔开。
TDA-2i数显光度计扫描探头（扫描枪）
三、测量过滤器上游浓度

1、将取样管插入悬浮粒子及空气混合物，取样管应距过滤器进风面越近越好,并与光度计前面板upstream取样接口相连。

2、将三通手柄打开upstream取样接口位,使气流流入光度计的upstream的快速取样接口；显示屏显示实际浓度，并按预设的刷新率不断刷新。

3、待显示的浓度很稳定在10-20微克/升的时候，设定100%基线。

（1）按enter功能键。（2）按100功能键,观察红色的LED指示灯开始闪烁。

（3）再按100功能键,建立100%基线，完成后0位指示灯闪烁，将三通手柄打到clear位,后按enter功能键。完成后, 蜂鸣声消失，显示屏显示.0000，建立0基线。100%基线建立完成。

4）按REF功能键，按上下选择键，选USER功能项，按enter功能键存储基线设置，以便选择USER确定的浓度值。
四、过滤器下游浓度检测

1、将待测的高效过滤器外孔板拆开。2、 将三通手柄打到downstream 位置,准备使用扫描枪取样。

3、 用扫描枪在被测过滤器区域内来回扫描,扫描按直线来回往复地进行，线条间应重叠，扫描枪未端应和过滤器表面相距大约2.54cm左右,扫描速度不得超过每秒钟5厘米。4、 读出并纪录扫描枪手柄或TDA-2i数显光度计面板显示数据。

5、检测过程中，若有报警声（即 %LEAKAGE （泄漏率）超过 0.01，表明有泄漏。泄漏处经用硅胶堵漏或紧固以后再进行扫描巡检。检查一个过滤器约为 5min 左右，在测试的过程中，应经常确认上游气溶胶的浓度，注意在检测过程中应带防护面罩和防护眼罩。

6、 结果判定及处理：高效过滤器泄漏率应小于等于 0.01% 。若高效过滤器在检测过程中，所有点的泄漏率都不超过 0.01% ，则判该高效过滤器合格，若有一处 % 超过 0.01% ，则判为不合格，并将该点标记出来，需修补或更换。单个泄漏处的面积不能大于总面积的 1% ，全部泄漏处的面积不能大于总面积的 5% ，否则必须更换。

五、检测结束 TDA-2i数显光度计 +TDA-5C气溶胶发生器/悬浮粒子发生器
(1）将三通手柄打开clear位置，进行传感器自身清洗。（2）关闭光度计电源开关。

（3）关掉气溶胶开关(TDA-5C气溶胶发生器)。

（4）试验完成时,顺时针旋转浓度阀至完全关闭。

（5）让加热箱自动清洗,以保持清洁，允许可见的气溶胶被清除出输出口。

（6）关掉电源。（7) 在关掉气体前，允许惰性气体吹产尘仪至少一分钟。这样可以清除残留的气体气溶胶或液体的。

（8）关掉气源，关掉电源线，断开所有的与发生器的连接。（9）允许发生器冷却到80度以下才运输。

（10）在24小时内，不会再用到TDA-5C气溶胶发生器，应排出多余的PAO-4气溶胶发生器检漏油/PAO-4气溶胶原液进入一个合适的容器里。

六、维护保养操作结束后

1、测试结束后，用丙酮清洗扫描枪头、弯曲管、上游取样管，擦拭干净并晾干。2 、用丙酮将仪器的表面清洗擦拭干净。

3、更换保险。放TDA-2i数显光度计后背对准我们，在保险丝位置，按下拖出保险部位，两个保险丝将暴露的在外，拿出原保险并装上新保险丝并顶回去就可以。

4、当过滤器积的灰尘很多堵塞时，会影响流速，减少超过5%，前面板流速报警灯会报警，提示更换过滤器。（高效过滤器检漏结果）

5、 每使用1000小时或一年后(以先发生为准),应将TDA-2i数显光度计送回原厂进行校准和保养。
 TDA-2i数显光度计 +TDA-5C气溶胶发生器检漏 安装测试方法
