TDA-2i +TDA-6C气溶胶发生器检漏仪 TDA-2i数显光度计 +TDA-6C气溶胶发生器检漏目的是为了通过测出允许的泄漏量，发现高效过滤器及其安装的缺陷所在，以便采取补救措施。在洁净室中，高效过滤器是实现高洁净度空气净化的关键设备。高效过滤器泄漏率应小于等于 0.01% 。若在高效过滤器检漏过程中，所有点的泄漏率都不超过 0.01% ，则判该高效过滤器合格，若有一处泄漏率超过 0.01% ，则判为不合格，并将该点标记出来，需修补或更换。单个泄漏处的面积不能大于总面积的 1% ，全部泄漏处的面积不能大于总面积的 5% ，否则必须更换。

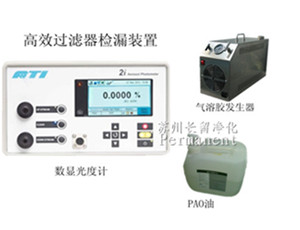

ATI高效过滤器检漏仪:TDA-2i数显光度计 +TDA-2i数显光度计扫描探头（扫描枪）TDA-6C气溶胶发生器+PAO-4气溶胶发生器检漏油

一、开机准备(TDA-6C气溶胶发生器)
1、 旋开填充口的盖帽，通过观察窗查看并装上PAO-4气溶胶发生器专用油3/4的液体原液。不要倒太多，当观察窗的液面低于中间线时需再装液体。
2、连接仪器电源（接地）。3、 将产尘仪放置靠近待测的过滤系统导入点，连接至过滤系统。
4、 按电源开关，并且调整到需要的气溶胶输出浓度。控制其烟雾的输出浓度在光度计检测端显示浓度为10-20微克/升为宜。

二、TDA-2i数显光度计开机检测
1、 将三通手柄打开clear位置。

2、 接上扫描枪,打开电源,看到扫描枪及主机显示器显示8888及满量程。

3、 按enter功能键。
4、 按REF(内置参考)功能键，显示屏闪烁，显示内置参考选项DOP（PAO）,PAO...，选择PAO，按enter功能键，随后显示已设置的内部参考值(如出厂设定为100.0)。
5、按enter功能键，系统开始进行内部调整，直方图从左到右扫描，大约要15秒。
6、完成后,O功能键上的红色LED开始闪烁。
7、 再按enter功能键，使仪器自动归零。此过程需要5秒左右,结束时会发出蜂鸣声。
8、 归零结束后，会听到蜂鸣声，在听到最后一次蜂鸣声前，切勿将三通手柄从clear位拔开。

三、测量过滤器上游浓度
1、将取样管插入悬浮粒子及空气混合物，取样管应距过滤器进风面越近越好,并与光度计前面板upstream取样接口相连。
2、将三通手柄打开upstream取样接口位,使气流流入光度计的upstream的快速取样接口；显示屏显示实际浓度，并按预设的刷新率不断刷新。
3、待显示的浓度很稳定在10-20微克/升的时候，设定100%基线。
（1）按enter功能键。（2）按100功能键,观察红色的LED指示灯开始闪烁。
（3）再按100功能键,建立100%基线，完成后0位指示灯闪烁，将三通手柄打到clear位,后按enter功能键。完成后, 蜂鸣声消失，显示屏显示.0000，建立0基线。100%基线建立完成。
4）按REF功能键，按上下选择键，选USER功能项，按enter功能键存储基线设置，以便选择USER确定的浓度值。

四、过滤器下游浓度检测
1、将待测的高效过滤器外孔板拆开。
2、 将三通手柄打到downstream 位置,准备使用扫描枪(TDA-2i数显光度计扫描探头）取样。
3、 用扫描枪在被测过滤器区域内来回扫描,扫描按直线来回往复地进行，线条间应重叠，扫描枪未端应和过滤器表面相距大约2.54cm左右,扫描速度不得超过每秒钟5厘米。

4、 读出并纪录扫描枪手柄或TDA-2i数显光度计面板显示数据。
5、检测过程中，若有报警声（即 %LEAKAGE （泄漏率）超过 0.01，表明有泄漏。泄漏处经用硅胶堵漏或紧固以后再进行扫描巡检。检查一个过滤器约为 5min 左右，在测试的过程中，应经常确认上游气溶胶的浓度，注意在检测过程中应带防护面罩和防护眼罩。
6、 结果判定及处理：高效过滤器泄漏率应小于等于 0.01% 。若高效过滤器在检测过程中，所有点的泄漏率都不超过 0.01% ，则判该高效过滤器合格，若有一处 % 超过 0.01% ，则判为不合格，并将该点标记出来，需修补或更换。单个泄漏处的面积不能大于总面积的 1% ，全部泄漏处的面积不能大于总面积的 5% ，否则必须更换。

五、检测结束 TDA-2i数显光度计 +TDA-6C气溶胶发生器/悬浮粒子发生器
（1）将三通手柄打开clear位置，进行传感器自身清洗。

（2）关闭光度计电源开关。

（3）关掉压缩空气。

（4）关掉调节阀。
（5）在24小时内，不会再用到发生器，应排出多余的气溶胶原液进入一个合适的容器里。

六、维护保养 操作结束后
1、测试结束后，用丙酮清洗扫描枪头、弯曲管、上游取样管，擦拭干净并晾干。2 、用丙酮将仪器的表面清洗擦拭干净。
3、更换保险。放TDA-2i数显光度计后背对准我们，在保险丝位置，按下拖出保险部位，两个保险丝将暴露的在外，拿出原保险并装上新保险丝并顶回去就可以。
4、当过滤器积的灰尘很多堵塞时，会影响流速，减少超过5%，前面板流速报警灯会报警，提示更换过滤器。（高效过滤器检漏结果）
5、 每使用1000小时或一年后(以先发生为准),应将TDA-2i数显光度计送回原厂进行校准和保养

高效过滤器检漏设备：气溶胶光度计+气溶胶发生器+气溶胶发生器专用油
