洁净室气流流型测试方法

洁净室气流流型测试的目的是确定在控制区层流洁净空气系统保护下，气流与机械设备的相互作用，选择和改善气流流型，使之产生最小的湍流和最大的清除能力；

洁净室气流流型测试方法

测试仪器

CRF-3气流流型烟雾发生器，风速仪，35mm照相机或摄像机；

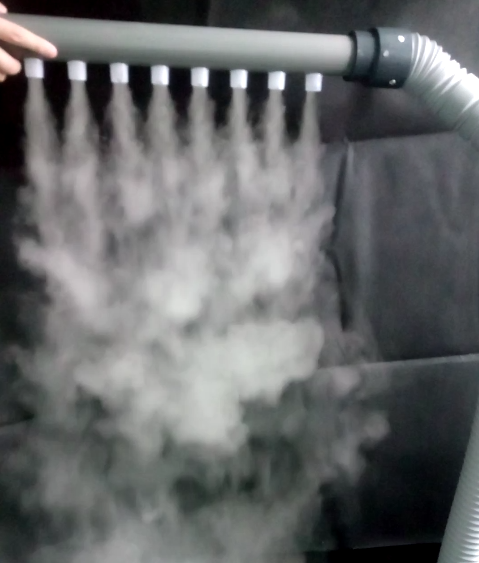

检测方法：用发烟器或悬挂单丝线的方法逐点观察、记录（有条件的话可以拍摄）气流流型，并在测点布置的剖面图上标出流向。用摄像机拍摄烟雾流动方向层流：单向平行移动

洁净室气流流型测试方法 测点布置

垂直单向流（层流）洁净室选择纵、横剖面各一个，以及距地面高度0.8m、1.5m的水平面各1个；

水平单向流（层流）洁净室选择选择纵剖面和工作区高度水平面各1个，以及距送回风墙面0.5m和房间中心处等3个横剖面，所有面上的测点间距均为0.2~1m；

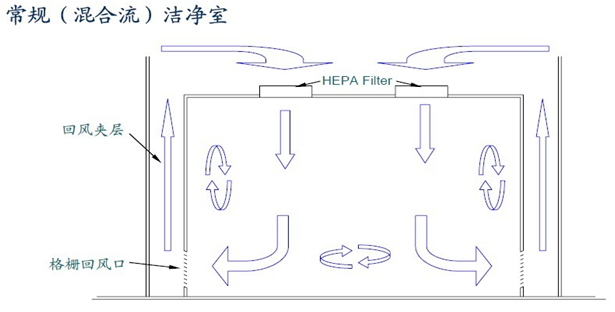

乱流洁净室选择通过代表性送风口中心的纵、横剖面和工作区高度的水平面各1个，剖面上测点间距为0.2~0.5m，水平面上的测点间距为0.5~1m，两个风口之间的中线上应有测点；

 检测应在空气净化调节系统或层流净化装置正常运行并使气流稳定后进行。

    检测送风口或层流净化装置的风速符合规定要求。检查压差表读数，确认洁净室压差符合规定要求；用CRF-3气流流型烟雾发生器在规定的测点以及“典型位置”（产品或原料在工作环境中暴露的上方及四周等）释放可见的烟雾，并随气流形成可见的流线。用CRF-3气流流型烟雾发生器或悬挂单丝线的方法逐点观察、记录（有条件的话可以拍摄）气流流型，并在测点布置的剖面图上标出流向；
􀂄 当烟雾流过“典型位置”时拍摄下流线。烟雾应能够流经这些“典型位置”，而不因空气的湍流造成回流。否则应对空气净化调节系统、设备位置或物料摆放位置进行调整。
